非金屬礦物零組件
陶瓷
氧化鋁
氧化鋁因其高電絕緣性能而長期用於電子領域。
此外，由於它結合了優異的耐腐蝕性、耐磨性和機械強度等特性，因此被廣泛用於工業機械零件，是精細陶瓷中應用最廣泛的材料。
材料本體為高絕緣,低熱傳特性 ,可利用鍍膜增加導電特性,達到抗靜電功能。
| 對於氧化鋁陶瓷材料屬性 | ||||||||||
| Properties / Method屬性/ 方法 | Unit單元 | PEC94 | PEC96 | PEC995 | PEC998 | |||||
| Composition 組成 |
Weight % | 96% Al 2 O 3 | 99.5% Al 2 O 3 | 99.8% Al 2 O 3 | ||||||
| Process 處理 |
-- - | Sintered燒結 | Sintered燒結 | Sintered燒結 | ||||||
| Color 顏色 |
-- - | White白色 | White白色 | White白色 | Ivory象牙 | |||||
| Density 密度 |
g/cm3 | 3.69 | 3.71 | 3.9 | 3.92 | |||||
| Flexural Strength / MOR 抗彎強度/ MOR |
Mpa | 364 | 372 | 388 | 395 | |||||
| Fracture Toughness, K (IC) / Notched Beam 斷裂韌性，K（IC）/ 切口梁 |
MPa m 1/2 | 4 | 4 | 5 | 5 | |||||
| Hardness / Knoop 1000g 硬度/努普千克 |
Kg/mm 2 | 1200 | 1200 | 1450 | 1500 | |||||
| Young's Modulus 楊氏模量 |
GPa | 305 | 305 | 380 | 380 | |||||
| Poisson's Ratio 泊松比 |
-- - | 0.21 | 0.21 | 0.22 | 0.22 0.22 | |||||
| Average Grain Size 平均粒度 |
Microns | 10 | 6 | 5 | 4 | |||||
| Max Use Temperature 最高使用溫度 |
Degrees °C | 1725 | 1725 | 1725 | 1725 | |||||
| Thermal Shock Resistance, D T 抗熱震性，DŤ |
°C | 300 | 300 | 250 | 250 | |||||
| Gas Permeability 透氣性 |
atm-cc/sec | None | None | None | None | |||||
| Dielectric Constant 介電常數 |
1 MHz, 25 °C | 9.1 | 9.2 | 9.8 | 10.5 | |||||
| Thermal Expansion Coefficient (25-1000 o C ) 熱膨脹係數（25-1000℃） |
/°C | 7.8 x 10 -6 | 7.8 x 10 -6 | 8.0 x 10 -6 | 8.0 x 10 -6 | |||||
| Thermal Conductivity 導熱係數 |
W/ m·°K , 20°C | 22.5 22.5 | 24.9 | 29 | 30 | |||||

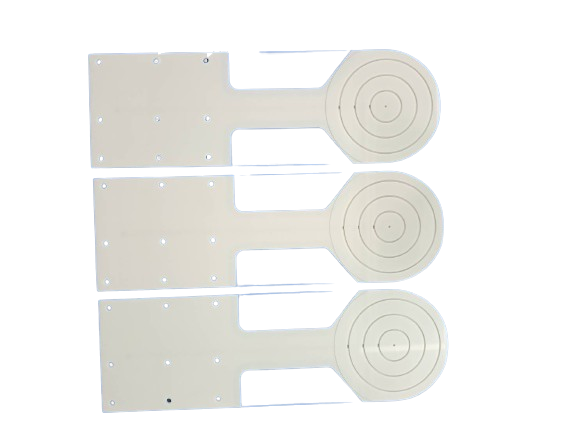

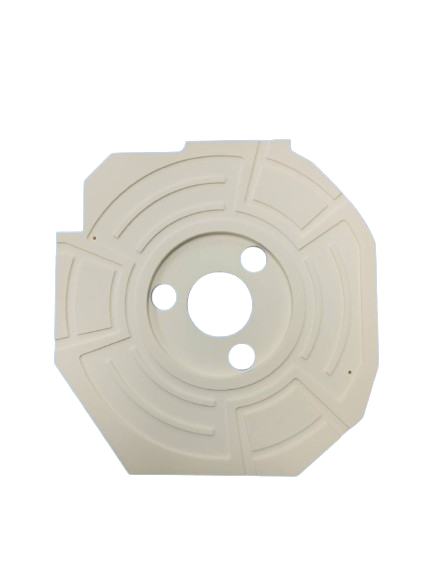

Theta Base
SLEEVE,

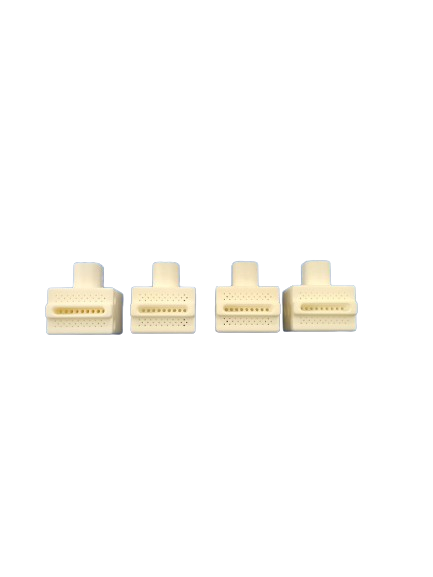

Gas injector

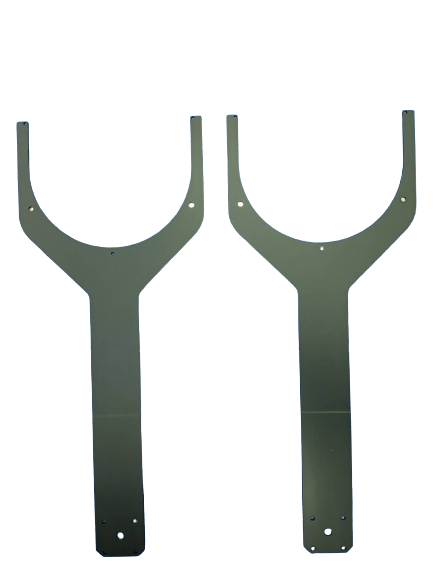

研磨盤
